مقایسه فونداسیونهای خورشیدی زمینی: پیچ، شمع یا بالاست؟
هرسیستم نصب زمینی خورشیدیهمه چیز به یک تصمیم بستگی دارد که بعداً تغییر آن دشوار است: فونداسیون. قفسهها، ریلها و گیرهها توجه را به خود جلب میکنند، اما این پایه است که نیروی بالابرنده باد، بار برف و لرزش چندین دهه را به زمین منتقل میکند. این راهنما سه پایه مورد استفاده در پروژههای خورشیدی زمینی امروزی - پیچهای زمینی، شمعهای بتنی و پایههای بالاستی - را مقایسه میکند و نشان میدهد که چگونه یکی را با خاک، دسترسی به سایت و برنامه خود مطابقت دهید.
چرا بنیاد، عملکرد خورشیدی زمینی را انتخاب میکند؟
فونداسیون معمولاً بزرگترین مورد در هزینه نصب پنلهای خورشیدی زمینی پس از ماژولها است و بیشتر زمان نصب را به خود اختصاص میدهد. یک سیستم قفسهبندی که برای باد شدید طراحی شده است، در صورت بیرون زدن پایه از خاک، همچنان با شکست مواجه میشود. نوع خاک، عمق یخبندان، سطح آب زیرزمینی، کلاس خوردگی و مجوزهای محلی، همگی طرح را به سمت پایه متفاوتی سوق میدهند - و انتخاب اشتباه، هزینه زیادی برای معکوس کردن دارد، زیرا تعویض پایه به معنای کشیدن ردیفها، مهندسی مجدد طرح و بازرسی مجدد آرایه است.
فونداسیونهای پیچی زمینی: سریع، تمیز و دوطرفه

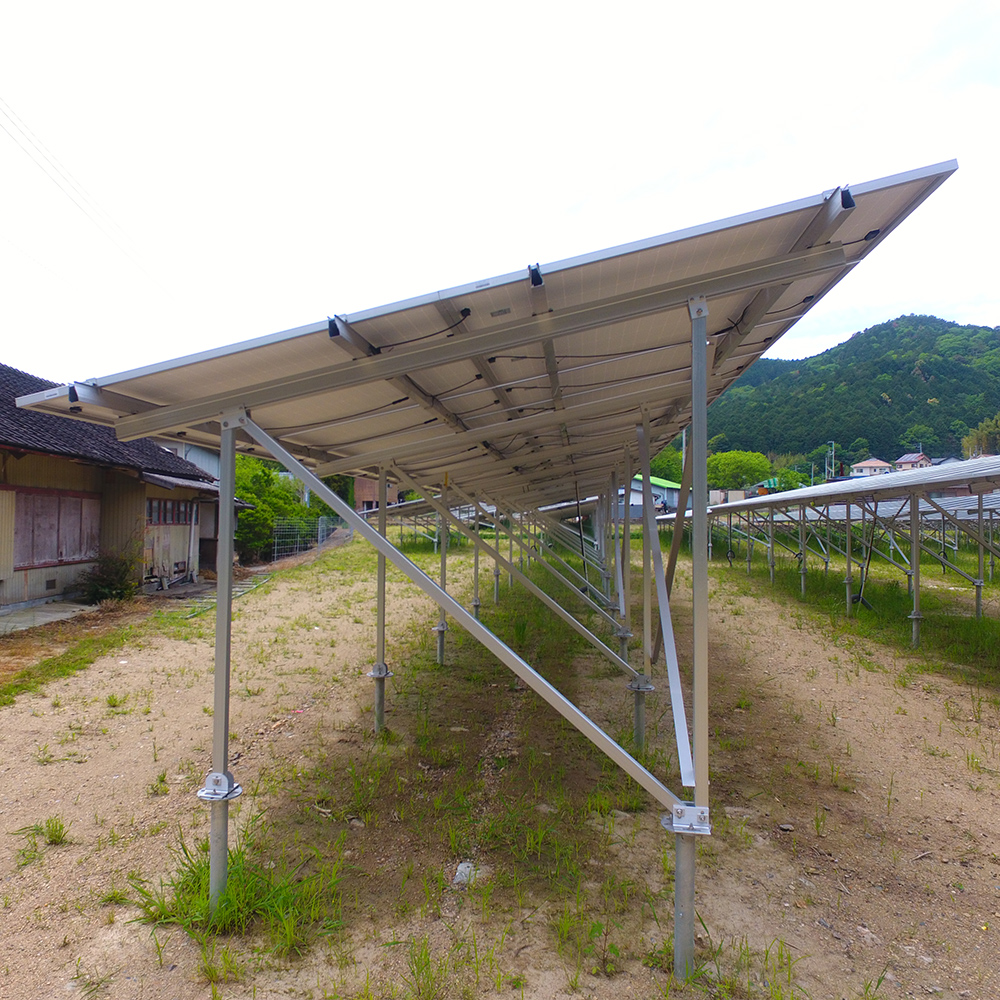

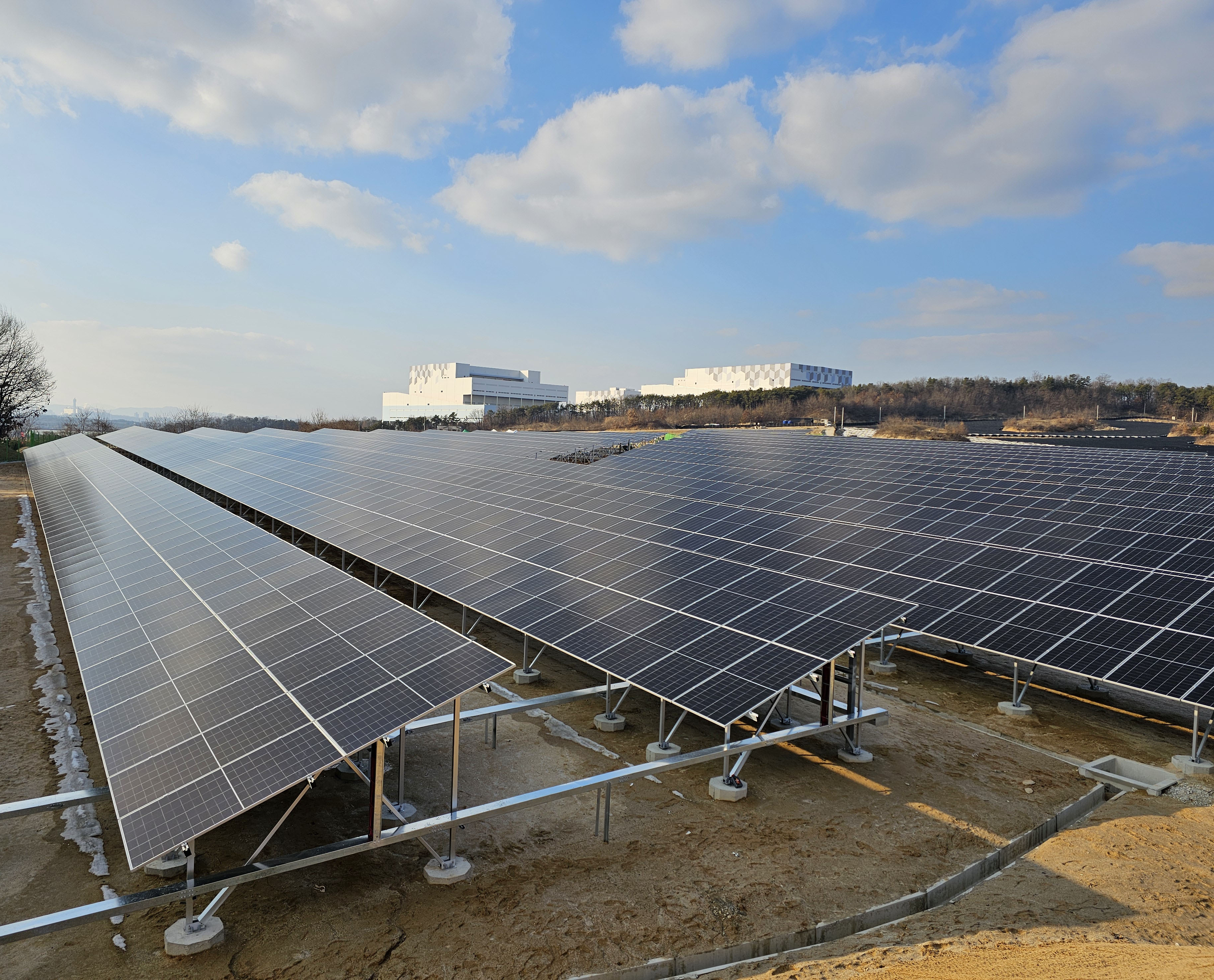

پیچهای زمینی (که به آنها شمعهای مارپیچی نیز گفته میشود) شفتهای فولادی گالوانیزه با تیغه مارپیچی هستند که تا عمق طراحی شده در خاک چرخانده میشوند و براکت نصب را بالاتر از سطح زمین قرار میدهند. آنها به دلیل سادگی گردش کار، به عنوان پیشفرض برای اکثر پروژههای جدید نصب خورشیدی در مقیاس تجاری و کاربردی تبدیل شدهاند: موقعیت را علامتگذاری کنید، پیچ را تا گشتاور مورد نیاز بچرخانید، براکت را تا خط رشته برش دهید، روی ریل پیچ کنید.
نقاط قوت:
• دو تا سه دقیقه برای هر فونداسیون با درایور مناسب - بدون نیاز به خاکبرداری و زمان عمل آوری بتن.
• کار در طول زمستان، زمانی که بتنریزی دشوار یا غیرممکن است، ادامه مییابد.
• اختلال بسیار کم در خاک، بنابراین چمن و خاک سطحی دست نخورده باقی میمانند - یک مزیت واقعی در زمینهای کشاورزی و زمینهای اجارهای.
• قابل جابجایی: در صورت جابجایی آرایه، پیچها را میتوان جدا کرده و دوباره استفاده کرد.
محدودیتها:
• زمین سنگی، پر از تخته سنگ یا بسیار متراکم میتواند پیچ را متوقف کند؛ بررسی ژئوتکنیکی یا آزمایش شمع ضروری است.
• ظرفیت باید با قرائت گشتاور تأیید شود، نه اینکه از روی مشخصات خاک فرض شود.
• خاک های مرطوب یا تهاجمی به کلاس خوردگی بالاتر و گاهی اوقات شفت بزرگتری نیاز دارند.
شمعهای بتنی و پیهای درجاریز

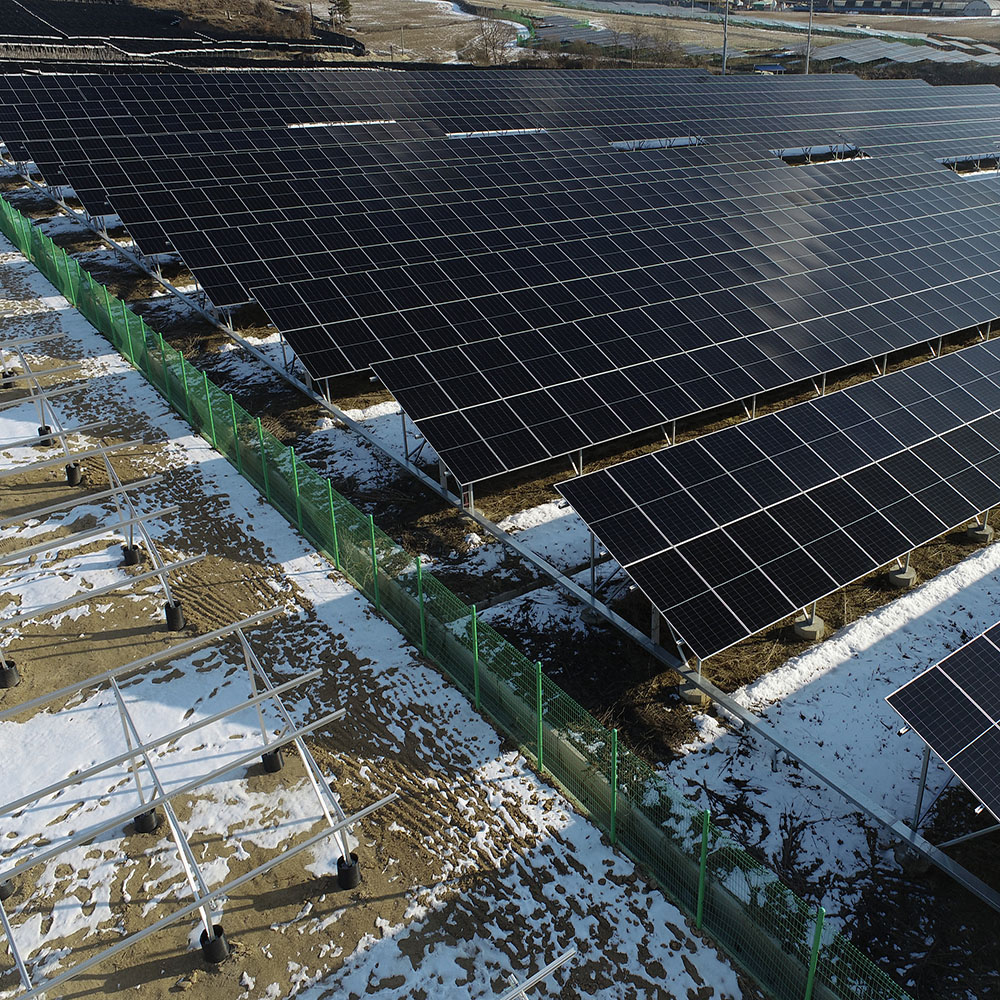

بتن همچنان به عنوان فونداسیون سنتی نصب شده روی زمین برای سیستم خورشیدی استفاده میشود. شمع کوبشی، شمع ریختهگری کوبشی یا پایه ریختهگری درجا، ظرفیت بالابری و جانبی بسیار بالایی را ارائه میدهند که برای مناطق برفی سنگین، خاکهای نرم یا متغیر و مکانهایی که پیچ نمیتواند به عمق طراحی شده برسد، مناسب است.
مصالحهها عبارتند از زمان و دوام. بتن به حفاری، قالببندی، آرماتوربندی، عملآوری و معمولاً کامیونی که بتواند به هر ردیف برسد نیاز دارد و برداشتن آن در پایان عمر، یک کار تخریب است. در زمینهای اجارهای که ممکن است دوباره به کشاورزی بازگردند، این یک هزینه جدی است که باید برای آن برنامهریزی شود.
پایههای نصب شده روی زمین با بالاست: وقتی نمیتوان خاک را لمس کرد
سیستمهای بالاست، به جای هر چیزی که در زمین فرو میرود، آرایه را با بلوکهای پیشساخته یا سینیهای بالاست نگه میدارند. آنها راهحلی برای کلاهکهای دفن زباله، سایتهای دارای پوشش قهوهای، خاک آلوده و زمینهای محافظتشده هستند. قیمت، فضای اشغالی و حملونقل است: پایههای بالاستی به فضای بسیار بیشتری در هر ردیف، ظرفیت باربری تأیید شده و حجم زیادی از بتن در محل نیاز دارند، بنابراین به ندرت در یک زمین باز از نظر هزینه برنده میشوند.
چگونه سه پایه با هم مقایسه میشوند
• سرعت نصب: پیچهای اتصال با اختلاف زیادی سریعترین هستند؛ بتن به دلیل عملآوری کندترین است و بالاست توسط جرثقیل و زمان تحویل محدود میشود.
• دسترسی به محل: پیچها با تجهیزات فشردهای که بین ردیفها جا میشوند، کار میکنند؛ بتن به دسترسی به میکسر یا پمپ نیاز دارد.
• تأثیر خاک: پیچها تقریباً پروفیل خاک را بدون تغییر باقی میگذارند؛ شمعها و بالاست بسیار بیشتر نفوذ میکنند.
• یخبندان و سطح آب زیرزمینی: خطوط عمیق یخبندان و سطح آب زیرزمینی بالا، پروژهها را به سمت شمعها یا به سمت پیچهای عمیقتر با جایگذاری مهندسیشده سوق میدهند.
• عوامل هزینه: فولاد و زمان نصب برای پیچها، حجم بتن و نیروی کار برای شمعها، تعداد بلوک به علاوه هزینه حمل و نقل برای بالاست.
• پایان عمر مفید: پیچها قابل جدا شدن هستند، بتن قابل جدا شدن نیست، بالاست را میتوان برداشت.
چگونه فونداسیون خورشیدی زمینی مناسب را انتخاب کنیم؟
۱. ابتدا گزارش ژئوتکنیک را بخوانید - ظرفیت باربری، عمق سنگ و خورندگی، گزینههای موجود را به سرعت حذف میکنند.
۲. بارهای طراحی را تعیین کنید: سرعت باد، بار برف و نوع قرارگیری در معرض، مقاومت بالابرنده مورد نیاز را تعیین میکنند.
۳. عمق یخزدگی و زهکشی را بررسی کنید، تا فونداسیونها زیر خط یخزدگی قرار گیرند یا طبق طراحی در برابر جابجایی مقاومت کنند.
۴. برنامه را ترسیم کنید. در یک بازه زمانی کوتاه برای برقرسانی، پیچها تأخیر در عملآوری را به طور کامل حذف میکنند.
۵. مالکیت زمین را هماهنگ کنید: در زمینهای اجارهای یا موقت، یک فونداسیون برگشتپذیر از خاک و هزینه خروج شما محافظت میکند.
سوالات متداول
پیچهای اتصال زمین در سیستم نصب زمین خورشیدی تا چه عمقی فرو میروند؟
عمق توسط طراحی مهندسی شده تنظیم و در محل تأیید میشود: پیچ تا رسیدن به گشتاور مشخص شده کوبیده میشود و قبل از شروع تولید، یک شمع آزمایشی نصب میشود. عمق مورد نیاز با مقاومت خاک، خط یخبندان و بار ردیف تغییر میکند، بنابراین مقدار طراحی همیشه از یک قاعده سرانگشتی بهتر است.
آیا پیچهای اتصال زمین روی خاک سنگی کار میکنند؟
گاهی اوقات. سنگهای کمعمق، تختهسنگها یا شنهای متراکم میتوانند پیچ را متوقف کنند یا آن را در جای خود نگه دارند. یک یا دو شمع آزمایشی به سرعت به این سوال پاسخ میدهند - بسیار ارزانتر از بازسازی یک ردیف خراب.
آیا فونداسیون پیچی ارزانتر از فونداسیون بتنی است؟
در بیشتر سایتهای مسطح و قابل دسترس با خاک معمولی، بله - نصب سریعتر است و نیازی به بتن نیست، قالب کار یا عملآوری لازم است. در مکانهای بسیار سنگی، بسیار نرم یا با بارگذاری سنگین، شمعها هنوز هم میتوانند هزینه کل کمتری را ارائه دهند.
آیا در حال برنامهریزی برای یک پروژه نصب زمینی هستید؟
انتخاب فونداسیون یک تصمیم طراحی است، نه یک اقدام پس از خرید. گزارش خاک، محفظه بار و نقشه دسترسی به سایت را از قبل روی میز قرار دهید، و بقیه سیستم نصب زمینی خورشیدی - پیچ یا شمع، ریل، گیره و طرح - به سرعت در جای خود قرار میگیرد.
